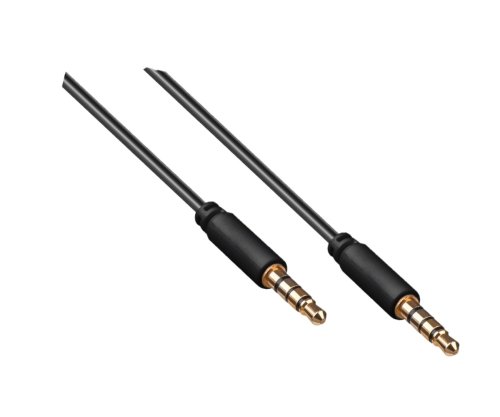

Cable estéreo jack/conector jack estéreo de 3,5 mm y 4 clavijas 1,5 m
Cable estéreo con función adicional de clavija de 3,5 mm (4 patillas, estéreo) a clavija de 3,5 mm (4 patillas, estéreo)
- Conductor interior de cobre puro
- Cable delgado con contactos chapados en oro
- Blindado
- Conector especialmente estrecho
Datos técnicos
- Conexión, material de contacto dorado
- Conexión 1: Conector tipo jack de 3,5 mm (4 contactos, estéreo)
- Conexión 2: Conector tipo jack de 3,5 mm (4 polos, estéreo)
- Tipo de cable Cable redondo
- Longitud del cable 1,5 m
- Conductor interno, material CU (cobre)
Embalaje
Clavija estéreo con función adicional (tetrapolar)
La clavija estéreo con función adicional es una variante de la clavija estéreo en la que se ha separado un anillo adicional del manguito, proporcionando un total de cuatro contactos. Las clavijas estéreo con funciones adicionales se utilizan principalmente en teléfonos móviles y smartphones para conectar auriculares. Se suelen utilizar dos variantes diferentes de asignación de patillas para transmitir audio estéreo y un canal de micrófono mono. Ambas variantes utilizan la punta para transmitir el canal de audio izquierdo y el primer anillo para transmitir el canal de audio derecho. En la variante de la Plataforma de Terminal Móvil Abierta (OMTP), el canal del micrófono se transmite en el segundo anillo y la tierra está en el tercer anillo o toma. En la variante de la Cellular Telecommunications Industry Association (CTIA), también conocida como variante invertida, la asignación del canal del micrófono y de la masa se intercambia de modo que la masa está en el segundo anillo y el canal del micrófono en la toma.
Ambas variantes permiten utilizar sin problemas auriculares normales con un conector jack de tres polos en una toma de cuatro polos, ya que la asignación de los polos de la punta y el primer anillo coincide con la del conector de tres polos. El canal del micrófono se cortocircuita a través de la clavija directamente a tierra. Esta variante supone una diferencia cuando se conecta un auricular a una toma de tres clavijas con un muelle de contacto dedicado para la toma de tierra (pero sin anillo de contacto para el eje), como las utilizadas en reproductores MP3 u ordenadores. Si se conecta un enchufe de cuatro clavijas a una toma de tres clavijas de este tipo, el contacto para la toma de tierra se encuentra en el segundo anillo. En la variante OMTP, el canal del micrófono se encuentra aquí, lo que significa que un auricular con una asignación de patillas según la variante OMTP no puede utilizarse en una toma de tres patillas. En cambio, un auricular con la asignación de patillas CTIA se puede utilizar sin problemas en tomas de tres patillas, ya que la toma de tierra se encuentra en el segundo anillo y está correctamente en contacto con la toma. En este caso, el canal del micrófono queda sin contacto e inevitablemente sin función.
La asignación de pines según la variante OMTP es la que utilizan los teléfonos móviles más antiguos de Nokia, Samsung y Sony Ericsson. La variante CTIA, en cambio, la utilizan Apple (iPhone, iPad, iPod y MacBook), AVM, Blackberry, Xbox One Stereo Headset Adapter, HTC, así como los móviles más recientes de Nokia, Samsung y Sony. También se utiliza en algunos portátiles de HP, Lenovo y Dell, así como en otros dispositivos. En algunos teléfonos móviles, especialmente los más antiguos, la asignación de pines puede diferir de las variantes descritas anteriormente. En ese caso, es posible que los accesorios estándar sólo puedan utilizarse con adaptadores.
Fuente: Wikipedia Wikipedia
Fabricante:
MAG GmbH
Vechelder Str. 22
38268 Lengede
Email: dinic@mag.de
Información de seguridad:
Utilizar solo bajo la supervisión directa de un adulto
