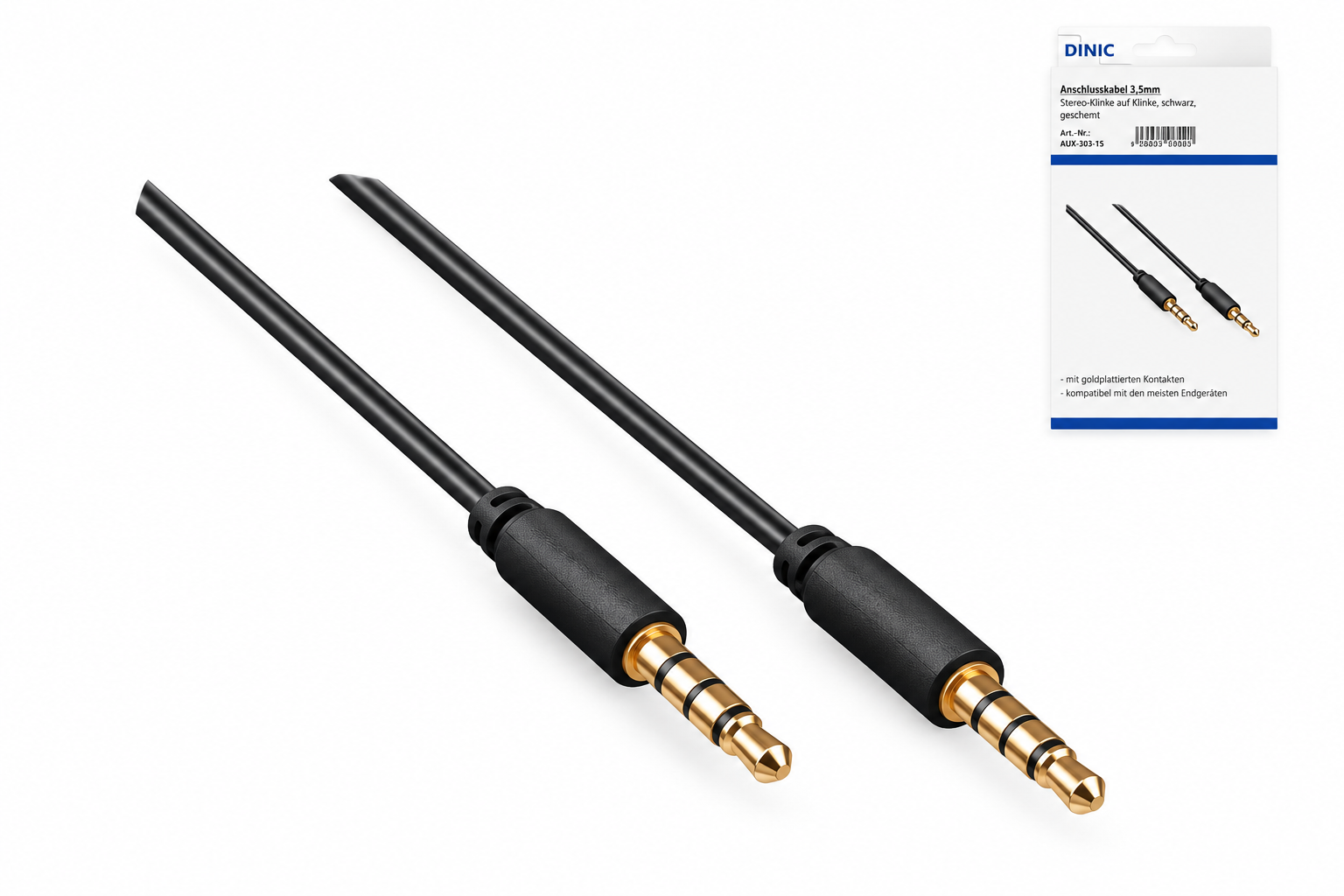

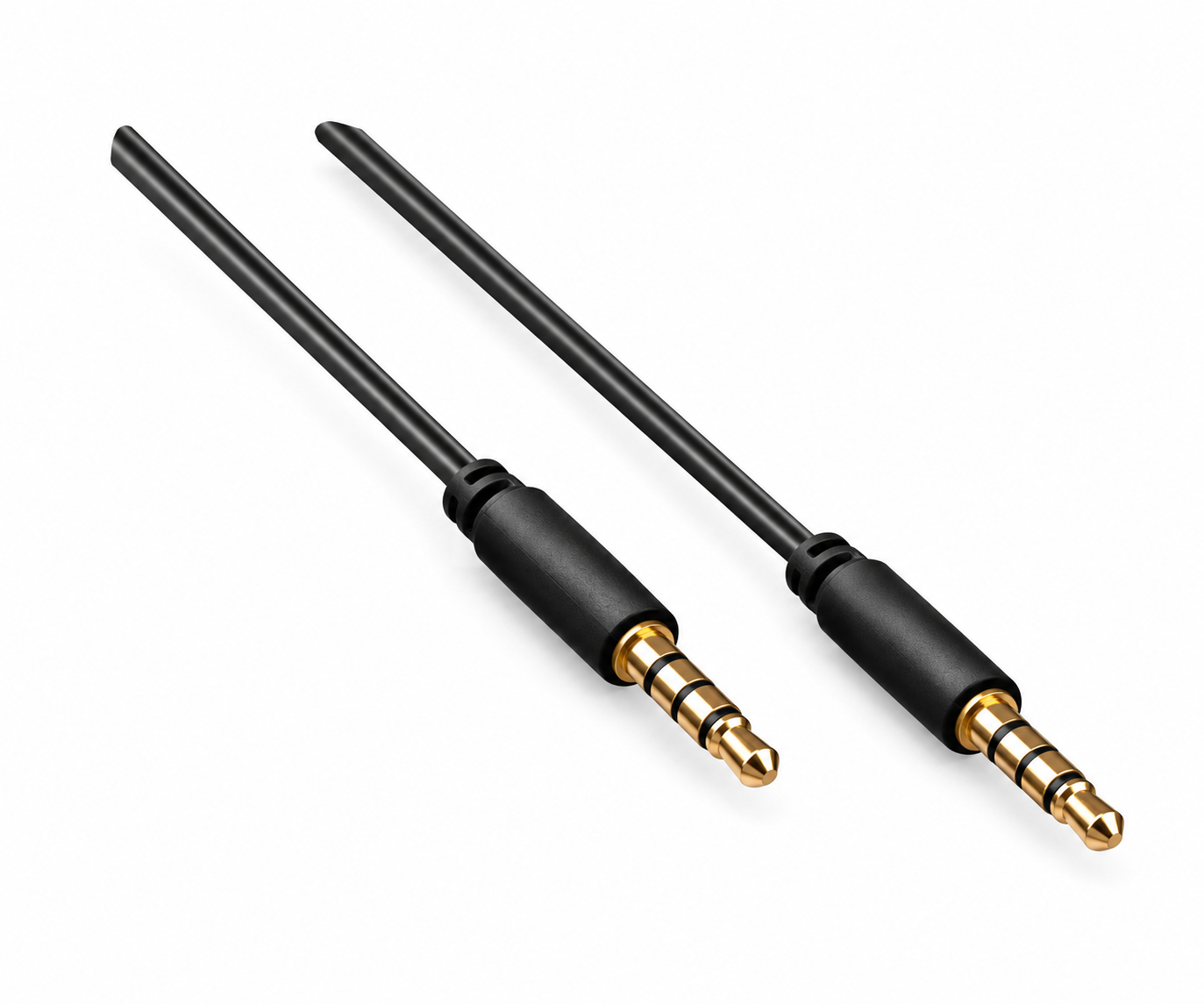

Stereokabel 3,5mm 4-Pin Stereoklinke Stecker/Stecker 1,5m
Stereokabel mit Zusatzfunktion Klinke 3,5 mm Stecker (4-Pin, stereo) auf Klinke 3,5 mm Stecker (4-Pin, stereo)
- Innenleiter aus reinem Kupfer
- Slim Kabel mit vergoldeten Kontakten
- Geschirmt
- Besonders schmaler Stecker
Technische Daten
- Anschluss, Kontaktmaterial vergoldet
- Anschluss 1: Typ Klinke 3,5 mm Stecker (4-Pin, stereo)
- Anschluss 2: Typ Klinke 3,5 mm Stecker (4-Pin, stereo)
- Kabeltyp Rundkabel
- Kabellänge 1,5 m
- Innenleiter, Material CU (Kupfer)
Verpackung
Stereostecker mit Zusatzfunktion (vierpolig)
Der Stereostecker mit Zusatzfunktion ist eine Variante des Stereosteckers, bei dem ein weiterer Ring von der Hülse abgetrennt wurde und so insgesamt vier Kontakte zur Verfügung stehen. Stereostecker mit Zusatzfunktionen werden überwiegend an Handys und Smartphones zum Anschluss von Headsets verwendet. Zur Übertragung von Stereo-Audio und einem Mono-Mikrofon-Kanal sind zwei verschiedene Varianten der Pinbelegung gebräuchlich. Beide Varianten verwenden die Spitze zur Übertragung des linken Audio-Kanals und den ersten Ring zur Übertragung des rechten Audio-Kanals. Bei der Variante der Open Mobile Terminal Platform (OMTP) wird der Mikrofon-Kanal auf den zweiten Ring übertragen und Masse liegt auf dem dritten Ring beziehungsweise der Buchse. Bei Variante der Cellular Telecommunications Industry Association (CTIA), auch invertierte Variante genannt, ist die Belegung des Mikrofon-Kanals und der Masse getauscht, sodass die Masse auf dem zweiten Ring liegt und der Mikrofon-Kanal auf der Buchse.
Beide Varianten erlauben die problemlose Nutzung von normalen Kopfhörern mit einem dreipoligen Klinkenstecker in einer vierpoligen Buchse, da die Pinbelegung der Spitze und des ersten Rings mit der des dreipoligen Steckers übereinstimmt. Der Mikrofon-Kanal wird dann durch den Stecker direkt nach Masse kurzgeschlossen. Einen Unterschied macht die Variante beim Anschluss eines Headsets an einer dreipoligen Buchse mit dedizierter Kontaktfeder für Masse (aber ohne Kontaktring für den Schaft), wie sie beispielsweise in MP3-Playern oder Computern verwendet werden. Wird ein vierpoliger Stecker in eine solche dreipolige Buchse gesteckt, liegt der Kontakt für Masse auf dem zweiten Ring. Bei Variante der OMTP befindet sich hier der Mikrofon-Kanal, sodass ein Headset mit einer Pinbelegung nach Variante der OMTP in einer dreipoligen Buchse nicht verwendet werden kann. Ein Headset mit der Pinbelegung nach Variante der CTIA kann hingegen in dreipoligen Buchsen problemlos verwendet werden, da hier die Masse auf dem zweiten Ring liegt und von der Buchse korrekt kontaktiert wird. Der Mikrofon-Kanal ist in diesem Fall ohne Kontakt und zwangsläufig ohne Funktion.
Die Pinbelegung nach Variante der OMTP wird von älteren Handys der Marken Nokia, Samsung und Sony Ericsson verwendet. Die Variante der CTIA wird hingegen von Apple (iPhone, iPad, iPod und MacBook), AVM, Blackberry, Xbox One Stereo Headset Adapter, HTC, sowie von neueren Nokia-, Samsung- und Sony-Handys verwendet. Außerdem wird sie in einigen Notebooks von HP, Lenovo und Dell, sowie in weiteren Geräten verwendet. Bei einigen, insbesondere älteren Handys kann die Pinbelegung von den oben geschilderten Varianten abweichen. Standardzubehör kann dann unter Umständen nur mit Adaptern verwendet werden.
Quelle: Wikipedia
